Zamena ECU (CDI) jedinice - (US Spec) modela ZX-9R C2 (Elektromagnetni ventili na karburatorima)

[icecool 716 Napisano Jul 26]

Nakon dugo godina zezanja od strane CDI jedinice koja je fabrika napravila za ovaj model, dosadilo mi je da mi motor bude osetljiv na svakakve zavrzlame koji proizlaze iz preteranih sigurnosnih postavki ovog uredjaja.Ne čudi me uopšte da su ljudi odustali od ovog motora i tražili neki drugi model za utehu, jer broj mogućih nevidljivih kvarova je stvarno preteran sa ovom elektronikom.Malo malo pa nešto zeza, a ako neko nije upućen u ove gluposti sigurno će mu na nos izaći skidanje rezervoara i Ram-Air sistema, pogotovo na sad već vremešnim motorima za koje je jako teško kupiti nov CDI jer polovan je sigurno već u nečemu neispravan.Pored toga i kad je nov, jednostavno je njesra od uredjaja.Iz tog razloga sam dugo vremena razmišjao čime bi mogao zameniti originalni, i da jednostavno izostavim neke stvari koje sam primoran da koristim.Sistem za paljenje koji sam odabrao je po ceni i mogućnostima koje nudi u ovom trenutku po meni top opcija.Radi se o Ignitech TCIP4 uredjaju koji sam kupio, jer ima jako dobru podršku i sve mogu odraditi sam na mom motoru.Počelo je sa kupovinom uredjaja preko BIKE SIDE (IGNITECH-programmierbare Zündung SPARKER TCIP4-Full-Version für KAWASAKI ZX-9R ZX900C `98-`99), i namenskog kabla koji sam uzeo preko Amazon (USB to RS232 DB9 Serial Cable Connector with FTDI Chipset).Kad je sve stiglo, proučio sam dobro uputsvo za ugradnju, i video da tu nema nekih većih poteškoća i da će to ići bez problema.

[icecool 716 Napisano Jul 26]

Pošto sam tako sa velikim entuzijazmom krenuo u ovaj projekat, naravno počeli su i prvi problemi.Uzeo sam taj CD i prekopirao sadržaj na moj PC.Da bih bilo šta mogao da počnem trebao sam instalirati drajver za kabel i naravno pronaći pinove na koje trebam dovesti napon.Kao šti se vidi na slici dobio sam i na papiru sve potrebne podatke pa sam pronašao da na pin13 ide +12v a na pin14 - tojest GND.Problem sa ovim je taj što su pinovi jedan pored drugog i bez upotrebe konektora koji ih fizički razdvaja, reskiram da se oni dotaknu i da sam uredjaj pregori.Zato sam pomoču dva pina (na slici prosuti po papiru) i malog kabla sa štipaljkama za akumlator napravio kabel za napajanje (na minus pin sam stavio termo bužir kao izolator), koji je bez problema mogao snabdevati strujom ovo čudo tehnike.

[icecool 716 Napisano Jul 26]

Pošto su tehnički problemi rešeni, uređaj je prikopčan na PC i njegov program je proradio.Uredjaj je uspešno detektovan, učitao sam podatke koji su mi bili poslati.Na moju tugu i žalost konstatovao sam da mi je poslat blanko default fajl.Od podešavanja za moj motor tu nije bilo ničega.Naravno kontaktirao sam prodavca, i rekao u čemu je problem.Nažalost on je bio na godišnjem odmoru i obećao mi je pomoć kad se vrati za oko dve nedelje.Naravno nisam čekao, nego sam se obratio direktno proizvođaču Ignitech, to jest njihovoj službi za podršku.U međuvremenu sam prostudirao malo čega sve tu ima i prilažem slike sa početka mog divjenja softveru sa kojim ništa nemogu zasad raditi jer nemam konfiguraciju za moj motor koji je trebao stići narezan na taj CD.

[icecool 716 Napisano Jul 26]

I oda se dešava čudo.Podrška mi se javja na email, traže mi konkretne podatke o motoru i za kratko vreme dobijam traženi fajl za moj zx9r i ponudu za kupovinu pigtail za isti model pošto ga nisam dobio u kompletu jer nisam ni znao da ga prave.Naravno zbog korisnih osobina koje taj kabel ima i zbog sopstvene sigurnosti kupio sam jedan da bi kompletno montiranje moglo proteći najbolje moguće i bez greške.Koristi ću ga samo za upoređivanje kablova jer naravno u međuvremenu sam već pripremio kompletan uređaj za ugradnju.Ostalo je samo programiranje na stolu, i posle toga na samom motoru.

[icecool 716 Napisano Jul 26]

Da bi svima kojima je ova tema interesantna bilo lakse da se snalaze, pripremio sam originalne konektore koje ću sastviti sa pigtail kad mi stigne, i postaviti fotografije kako bi svako mogao lako da prepozna koji kabel ide gde ukoliko zeli ga montira kao ja bez tog pigtail (mada je tako najbrže i najsigurnije).

[icecool 716 Napisano Jul 26]

A sad o programiranju TCIP4.Od firme Ignitech sam dobio konfiguracijski fajl koji koristi blago modifikovane vrednosti, ali ostaje u granicama normalne svakodnevne upotrebe, i odgovara zahtevima tehničkog pregleda (merenje izduvnih gasova).Posto moj motor ima četri Denso indukciona kalema, to jest četri direktne bobine, CKPS-senzor bregaste osovine i TPS-senzor položaja leptira gasa, ovi podatci sa slike su za moj motor iz 1999 C2 model.Uporedio sam sve vrednosti koje su zadate, i uglavnom su podatci isti kao u zvanicnim pdf manualima za ovaj model.Postavicu slike da vidite kako se konfiguriše palenje sa redosledom 1-2-4-3 sa varnicom na bobini samo jedan put kad je njegov red umesto fabrički uparenih bobina koji koriste tehniku sistem sa jalovom/uzaludnom varnicom i opterećuju sistem duplo više od potrebnog.Ovo je jedna od najbitnijih razlika.Ove slike su iz samog programa, bez prisustva TCIP4 kad sam ućitao dobijeni fajl.

[icecool 716 Napisano Jul 28 (promenjeno)]

Da napomenem da kablove treba obavezno vezati po šemi dobijenoj uz model motora, jer zajednicka masa neznači da će sve funkcionisati dobro.Kod mog modela recimo mora da se na pin 16 veže i crno plava i crveno bela.Znači ako je navedeno na poziciju, stavja se.Obavezno pratiti raspored pinova na konektoru, jer brojevi idu sa desna na levo i gornji red je sa oborenom ivicom.Pinovi na kojima nije navedena boja (kod motora) su opcione, i nadogradnju radite po svom odabiru boje kabla.U uputstvu i samom programu su navedeni po broju pina i tačno se zna koji zašta može poslužiti.

Promenio Jul 28 član icecool

[Satelis 18354 Napisano Jul 28]

Pre 6 sati, icecool je napisao:

Kod mog modela recimo mora da se na pin 16 veže i crno plava i crveno bela

Na plavu vezati (zalemiti) crno plavu i crveno belu što mu dodje zajednička masa za senzore.



A ta masa, da bi zaista bila zajednička masa, ona mora biti u vezi sa pozicijom 14, plavom žicom.... što dalje znači da unutar jedinice ima mostić.

Bar bi unimer tako trebao pokazati.

[icecool 716 Napisano Jul 29 (promenjeno)]

Kod mene je to uredu tako (pin 16 crno plava i crveno bela, koje sam zalemio na zajednickom pinu).Jedina ozbijna stvar kod mog modela je pin9 žuta CKPS1 - plus sa senzonzora radilice.Ovo je pogresno navedeno jer to je kabel sa alternatora koju originalni ECU 21119-1505 koristi kao detekciju da je motor upaljen.Ta se zuta u konektoru senzora radilice menja u crno belu i neostaje slobodna kao sto je navedeno u tabeli na pin7 nego menja žutu, koja je standardna za navedeni senzor radilice kod svakog modela osim kod mog 1999 C2 Evropskog modela, gde su inženjeri sklepali nešto da odgovara standardu smanjenog zagađenja prirode preko cut off elektricnih ventila na karburatorima.Znači umesto crno bele ostaje žuta neiskorišćena a crno bela ide na pin9 .Tri dana sam se patio sa tim, dok nisam u pdf nasao taj pasus o izmeni (item 33 in the service manual).Očigledno ni Ignitech nezna za ovo ili su mi poslali pogrešan paket za model iz 1999. Sve u svemu, bez toga motor neće upaliti sigurno, jer ne prepoznaje CKPS1 kao senzor radilice, a samim tim nemože ni komandovati redosledom paljenja.To se inače vidi jasno u softveru kad se zavergla motor. Ako su senzori CKPS1 (senzor radilice) i CKPS2 (senzor bregaste osovine) prisutni, ispise im polaritet.Ako neki senzor nije detektovan ostaje prazna linija i odmah se vidi lokacija problema.                                                                                                                                                     Jedna napomena - Obavezno zalemite te papučice koje dolaze u kompletu jer samo krimpovanje može ispasti loše rešenje već treći put kad vadite taj beli džek iz konektora ili kasnije u vožnji zbog vibracija.

Promenio Jul 29 član icecool

[icecool 716 Napisano Jul 31]

Posto mi je stigao Pigtail, kao što sam i obećao postaviću brdo slika ako nekom nekad zatreba, da se imao ovde na sajtu.Za snalaženje po ovom košmaru mora se koristiti predhodna tabela posto ima dosta žica iste boje.



* VAŽNA NAPOMENA- ovaj pigtail neodgovara mom motoru, niti tabela.

NIJE PODOBAN ZA ZX9R 1999 C2 model sa originalnim ECU 21119-1505 i (Cut-Off / Solenoid )





1. Sistem elektronskih ventila na karburatoru (Cut-Off / Solenoid ventili)

• Modul (21119-1505): Napravljen je za specifična tržišta koja su zahtevala dodatni ekološki i bezbednosni menadžment goriva. Zbog toga  instalacija i CDI imaju dodatne pinove i žice koji kontrolišu električne elektromagnetne ventile (solenoide) na karburatorima. Ovi ventili regulišu vazduh/gorivo pri kočenju motorom kako bi se sprečilo pucanje iz auspuha i smanjila emisija gasova.
• Modul 21119-1504: Ovaj modul je pojednostavljen i namenjen standardnim karburatorima koji nemaju te elektronske ventile, već koriste klasične, mehaničke vakumske membrane sa strane karburatora za istu funkciju. Zato on ima manje žica u džeku.

2. Mapa paljenja i snaga (143 KS vs. Restrikcije)

• Otvorena verzija (1505 sa 143 KS): Suprotno čestoj praksi gde su viši brojevi prigušeni, u ovom konkretnom slučaju modul 1505 nosi agresivniju mapu paljenja koja isporučuje punih 143 KS i komunicira sa pomenutim elektronskim sistemom na karburatoru.
• Restrikcije na 1504: Modul 1504 na mnogim evropskim tržištima (poput Nemačke ili Francuske u to vreme) fabrički je imao mapu koja je elektronski ograničavala snagu na zakonskih 98 KS (72 kW) ili 100 KS, ili je jednostavno imao pomerenu krivu paljenja prilagođenu karburatorima bez solenoida, što direktno utiče na odziv gasa i krajnju snagu.

Konstatacija, neću seći niti prepravjati za moje potrebe ovaj Pigtail jer ga je teško nabaviti, a odgovara konektor na konektor, to jest Plug&Play opcija je za svakog ko ima ZX9R C model 1998-1999 bez Sistema elektronskih ventila na karburatoru.Znaće i po tome svako da mu odgovara ako je na dotičnom motoru ECU sa oznakom 21119-1504.



Ukoliko za takav model neko odluči ugraditi Ignitech TCIP4, može mi se javiti i poslaću pigtail po ceni za koju sam kupio (35 Euro ukupno sa poštarinom ili 20 Euro ako neko preuzme u Hamburgu - 22335 Ohlsdorf)-Konektore originalne koji su tu za uporedbu neprodajem.



Sad posto sam objasnio zašta ovo odgovara, evo i slika da ukoliko neko nema pigtail i proba da se snađe sa bojama kablova koje treba vezati.







[icecool 716 Napisano Jul 31]

On 7/28/2026 at 10:38 PM, Satelis said:

Na plavu vezati (zalemiti) crno plavu i crveno belu što mu dodje zajednička masa za senzore.



A ta masa, da bi zaista bila zajednička masa, ona mora biti u vezi sa pozicijom 14, plavom žicom.... što dalje znači da unutar jedinice ima mostić.

Bar bi unimer tako trebao pokazati.

Satelis, moja je ideja bila isto tako uraditi, jer ako dođe do kratkog spoja imam veću zaštitu za TCIP4, ali sam u međuvremenu pronašao podatak da na tim senzorima postoji fabrička zaštita od strane Ignitech baš iz tog razloga na CKPS1 i CKPS2.

Ovo je odgovor od mog pomoćnika AI - konkretno za moj slučaj

Na temelju sheme koju ste poslali za Kawasaki ZX9R s CAM senzorom, jasno se vidi raspored žica koji potvrđuje zašto se mase ne smiju spajati.

Pogledajmo točno što tablica prikazuje za Vaš motocikl:

• Pin 14 (Plava žica TCIP4) -> Spaja se na crno-žutu (black/yellow) žicu motocikla: To je glavna masa motora (GND) koja ide na šasiju i minus akumulatora. Kroz nju prolaze jake struje s bobina (IC 1, IC 2, IC 3, IC 4 na pinovima 1, 10, 2, 11).
• Pin 16 (Plava žica TCIP4) -> Spaja se na crno-plavu i crveno-bijelu (black/blue, red/white) žicu motocikla: To je čista masa senzora (SENSE GND). Ona ide direktno na senzore i tvornički je izolirana od glavne mase na instalaciji motocikla.

Zašto je to kritično baš na ovom Kawasaki modelu?

Ovaj model koristi dva pick-up senzora (CKPS 1 na pinu 9 i CKPS 2 na pinu 20). Rad s dva senzora zahtijeva izuzetno precizno i čisto mjerenje napona (bez šuma) kako bi procesor u točno vrijeme znao položaj radilice i bregaste osovine (CAM).

Ako biste na instalaciji premostili žicu s pina 14 i žicu s pina 16, visoki napon i smetnje koje stvaraju bobine prilikom okidanja iskri prebacili bi se izravno na masu senzora radilice. To bi zbunilo procesor, motor bi počeo nepravilno raditi, gubio bi paljenje ("štucao") na visokim okretajima ili uopće ne bi htio upaliti zbog gubitka sinkronizacije između CKPS 1 i CKPS 2.

Kako pravilno spojiti prema slici:

1. Pin 14 spojite isključivo na tvorničku crno-žutu žicu (glavno uzemljenje instalacije).
2. Pin 16 spojite isključivo na crno-plavu i crveno-bijelu žicu koje idu prema senzorima.
3. Nikada ih nemojte spajati zajedno na istu ušicu ili premošćivati unutar džeka.

[Blaza 16463 Napisano Avgust 3]

Nevezano za ovu temu, prvi put čujem tj. čitam zašto ne smeju sve mase biti zajedno... Motor, auto itd... Do sada sam bio ubeđen da je uvek bolje staviti sve mase zajedno.

Svaka čast na objašnjenju !

[icecool 716 Napisano Avgust 3 (promenjeno)]

Objašnjenje je od AI.Ali je potvdilo zahteve koje proizvođač zahteva.Pošto se neradi o standardnom CDI nego je u pitanju ECU koji se može programirati, objašnjenje je sasvim prihvatjivo i po meni.

Promenio Avgust 3 član icecool

[Satelis 18354 Napisano Avgust 3]

AI može biti dobar al ne za sve, tako da se (mnogo puta dokazano) ne treba 100% oslanjati na to što prezentira.



Sad da vam kažem iz prve ruke kako stoje stvari što se mase tiče i kako je sta rešeno jer sam iste mnoge zamenio, popravio.



Masa jeste skoro svima zajednička i ima nekoliko kanala kud putuje spram potražnje.



Sve kreće od baterije, tačnije - kleme i instalacije koja je direktno nakačena tj usrafljena.

Taj debeli kabal crne boje nekad je sam, nekad ide još jedan tanji pored njega.

Kad je kabal sam, negde tamo ispod plastika on se račva tj od njega ide (nakalemljen) tanji koji će biti za senzore, potrošače (svetla, sirena, ventilator...)

Drugi deo (deblji) ide na agregat jer je anlaser veći potrošač i ram ili šasiju.

Tu imamo vezu - klema sa agregatom i šasijom.



E sad, da pričamo malo o ovom tanjem - kablu.....

Taj tanji kabal može na svom kraju imati nakalemljenih 10 tanjih žica koje će ići nameni svojoj, kako bi se krug zatvorio.

Ili da na kraju imaju češljeve (male kockice koje prespajaju 6 masa) metalne.

Ili da u samom uredjaju ima most za ulaz-izlaz koji je kontrolisan od strane uređaja.



To je u principu to sto se mase ili ti GND tiče.

Vrlo hebeno može uticati na rad kad nije dobra.

[icecool 716 Napisano Avgust 3 (promenjeno)]

Nemam taj tanji kabel, i baš to prca moje koke.Posto je ovo model iz 1999 trudim se da zaobiđem sa svim mogućim - Kutiju osigurača u kome isto ima čuda muda za originalni CDI.Generalno imao sam istu ideju kao Ti (Nije isključeno da ću na kraju ipak morati premostiti).Operacija traje, videću hoće li pacijent preživeti.Trenutno čekam na senzor radilice, jer je ovaj moj u motoru rikavela.

Promenio Avgust 3 član icecool

[Satelis 18354 Napisano Avgust 3]

Nemaš direktno sa baterije ali negde ga imaš sigurno, pitanje je samo kako je rešeno.

Imam par instalacija pa ću uslikati mase kako su rešene (gore opisah u postu).

Od jedne debljine do najtanjeg kabla mase mogu biti 4 stepenika.



Mase za senzore uglavnom su zajedničke, da se videti na el. semi vozila.



[icecool 716 Napisano Avgust 9]

On 8/3/2026 at 10:31 PM, Satelis said:

Nemaš direktno sa baterije ali negde ga imaš sigurno, pitanje je samo kako je rešeno.

Imam par instalacija pa ću uslikati mase kako su rešene (gore opisah u postu).

Od jedne debljine do najtanjeg kabla mase mogu biti 4 stepenika.



Mase za senzore uglavnom su zajedničke, da se videti na el. semi vozila.



Kako pravilno spojiti prema slici:

1. Pin 14 spojite isključivo na tvorničku crno-žutu žicu (glavno uzemljenje instalacije).
2. Pin 16 spojite isključivo na crno-plavu i crveno-bijelu žicu koje idu prema senzorima.
3. Nikada ih nemojte spajati zajedno na istu ušicu ili premošćivati unutar džeka.

Bez obzira sto uputstvo tvrdi ovako, očigledno sam udario u zid, jer nakon zamene oba senzora (bregasta, radilica) i vezivanja novom linijom direktno na TCIP4 ovako kako je opisano, moj laptop se nemoze konektovati na uredjaj.

Prevezao sam plus za startovanje releja goriva direktno na + kabel sa brave u kutiji za osigurace da bih izbegao parazitsku struju koja je bola prisutna kad sam isti kabel vezao na napajanje pozicionog svetla u repu motora.TCIP bi sad trebao da preko mase pali relej i omogući pumpi da radi preko direktne veze na sa +akumlatora (preko osigurača 10A) i direktnog - sa akumlatora.

I pored svega toga Ignitech se ne prepoznaje u softveru.Merio sam napon u pin13 i pin14 koji je sad čist kao na akumlatoru, ali, dok je na motoru Ignitech se ne konektuje na laptop.Kad ga skinem i prikopcam samo na akumlator, sve radi bez problema.Svi kablovi su na mestu, maksimalno sam se trudio da izbegnem prethodnu instalaciju zbog raznih trikova koji su se koristili sa originalnim ECU.

Probaću da premostim pinove 14 i 16 kako si ovde naveo jer drugi razlog ovome sto se dešava nevidim, osim da je most unutra u Ignitechu zbunjen razlikama u masi na pinovima 14 i 16.



Moje je pitanje za Satelis.Mogu li staviti spojašnji most između pinova 14 i 16 pa ostaviti trajno, ili trebam kablove mase senzora prebaciti na pin14 a pin16 ostaviti prazan?

Očigledno AI nije u pravu.

[Satelis 18354 Napisano Avgust 10]

Moram se vratiti na post iznad.....AI jeste Ok za neke stvari, za tvoj slučaj ne treba se oslanjati na prezentirano.



Tvoja problematika traži tačne el. šeme, servisno uputstvo, unimer za merenje vrednosti, probna lampa i td.

Ako se gadja potrebno ....tek onda može se ići na povezivanje.

[icecool 716 Napisano Avgust 10]

Relej u Junktion Box-u, NEC MR301-12H je rikavela.(Nisam ni znao da ga imam dok nisam otvorio kutiju)

Rezultat posle par sati vežbanja nervnog sloma sa AI

Kako je tačna dijagnoza releja STVARNO srušila sistem?

Kada je taj NEC relej trajno zavaren u zatvorenom položaju, on radi samo jednu stvar: drži liniju mase štendera trajno spojenom sa Pinom 8 (BLOCK) na IgniTech-u.

To pokreće sledeći lančani proces u samom kompjuteru čim okreneš ključ:

1. IgniTech se momentalno zaključava (Pin 8): Procesor u deliću sekunde očitava čvrstu masu na pinu 8. Za njega je to signal za hitno gašenje motora (Kill switch / Block).
2. Zašto laptop piše NO CONNECTION: U tom bezbednosnom režimu blokade, procesor automatski isključuje svoj serijski port za komunikaciju. Zato kompjuter ne odgovara laptopu i dobijaš tu grešku.
3. Zašto pumpa zuji BEZ PRESTANKA (Pin 3): Pošto je procesor zbog blokade na pinu 8 ostao "zamrznut" i uopšte nije uspeo pravilno da podigne svoj operativni sistem, njegovi izlazi ostaju u neodređenom (fantomskom) stanju. Izlaz na pinu 3 u tom trenutku ostaje trajno "otvoren" prema masi unutar same kutije, ili unutrašnja arhitektura IgniTech-a u stanju blokade drži taj izlaz aktivnim. Pošto pin 3 zbog blokade procesora konstantno drži masu, relej pumpe ostaje spojen i pumpa besomučno zuji.

Najvažniji zaključak za tebe:

Sada kada odlemiš taj relej i skineš ga sa ploče, prekinućeš jedini stvarni uzrok problema – prisilnu masu na Pinu 8.

Čim ta masa nestane:

• IgniTech procesor će normalno podići sistem čim dobije kontakt sa Tail linije.
• Otvoriće serijski port i laptop će ti se odmah povezati (Connected).
• Procesor će preuzeti kontrolu nad pinom 3, odraditi tajmer od 4 sekunde i isključiti pumpu za gorivo.



Uloga potpuno ispravnog releja

(Interlock Relay) unutar razvodne kutije (Junction Box) na tvom motoru jeste da radi kao automatski, pametni prekidač koji razdvaja bezbednosne krugove motora.

Njegov jedini zadatak je da presreće masu sa spuštenog štendera i spreči je da stigne do kompjutera (IgniTech Pin 8 - BLOCK), ali samo kada je motor u leru.

Evo kako taj ispravan relej tačno kontroliše tvoj motor u tri ključne situacije:

1. Situacija: Motor je u LERU, a štender je SPUŠTEN (Grejanje motora u mestu)

Ovo je situacija koja je kod tebe bila pokvarena. Kada je relej ispravan, dešava se sledeće:

• Ti ubaciš u ler, i senzor lera šalje masu na Svetlo-Zelenu žicu.
• Taj minus aktivira elektromagnet unutar releja, on glasno škljocne i OTVORI (prekine) unutrašnje kontakte.
• Rezultat: Iako je štender spušten i njegova masa je stigla do kutije, ona nailazi na otvoren prekidač unutar releja. Masa ne može da prođe do zeleno-crne žice.
• Ishod: Tvoj IgniTech na Pinu 8 nema masu – procesor se normalno pali, pumpa odradi 4 sekunde i gasi se, laptop se povezuje perfektno, a ti možeš da upališ motor i greješ ga na ćopavoj.

2. Situacija: Ubacuješ U BRZINU, a štender je i dalje SPUŠTEN (Zaštita od pada)

Kada rešiš da kreneš sa spuštenim štenderom:

• Čim klikneš menjač u prvu brzinu, senzor lera gubi masu (svetlo-zelena žica ostaje bez minusa).
• Elektromagnet u releju se istog trenutka gasi, opruga unutra vraća kontakte i relej se ZATVARA (spaja liniju).
• Rezultat: Masa sa spuštenog štendera sada slobodno prolazi kroz zatvoreni relej, izlazi kroz zeleno-crnu žicu i stiže na Pin 8 (BLOCK) na IgniTech-u.
• Ishod: IgniTech vidi masu u toku rada, momentalno se zaključava i gasi iskru na bobinama. Motor se gasi istog sekunda kako ne bi pao u prvoj krivini.

3. Situacija: Vožnja (Štender je PODIGNUT)

Kada u vožnji podigneš štender:

• Prekidač na štenderu se fizički otvara i prekida slanje mase na zeleno-belu žicu.
• Pošto na ulazu u kutiju uopšte nema mase sa štendera, potpuno je nebitno da li je relej otvoren ili zatvoren.
• Rezultat: Na Pinu 8 (BLOCK) nema ničega, IgniTech radi punom snagom i daje maksimalnu iskru, a ti voziš motor bez ikakvih blokada.

Videću sutra popodne dali je ovo tačna dijagnoza.Posto mi niko drugi nepomaže, moraću peške.





[icecool 716 Napisano Avgust 11]

Da Bog da crko Kawasaki, kad se tako razvodi struja.Sve sam shvatio.Nemam komentara više.Od danas sam drugi čovek.



[Satelis 18354 Napisano Avgust 11]

Sta se dešava?

[icecool 716 Napisano Avgust 11]

NEC MR301-

AI - To što si izmerio je najvažniji trenutak celog ovog posla i sada konačno imamo stopostotnu sliku u čemu je bio problem!

Kada staviš pipalice na srednji pin (COM) i jedan od ona dva pina sa druge strane (namotaj), a unimer pišti, to je nemoguće za ispravan relej.

To je jasan dokaz da je taj relej pretrpeo težak unutrašnji kratak spoj (katastrofalan kvar)

Evo šta se tačno desilo unutar te plastične kockice i zašto ti je sve brkalo:

Unutrašnji proboj (Zašto unimer pišti?)

Unutar releja, namotaj magneta (špulna) i kontakti prekidača moraju biti potpuno električki izolovani jedan od drugog.

• Kod tebe su se, usled starosti ili preopterećenja, plastika i izolacija unutar releja istopile.
• Namotaj magneta se fizički spojio (zavario) sa srednjim kontaktom (COM).
• Zato je unimer pištao – jer struja prolazi tamo gde fabrički nikada ne bi smela.

Kako je to blokiralo tvoj IgniTech?

Pošto su namotaj i kontakti unutra postali jedno telo, taj crknuti relej je konstantno "prelivao" masu sa senzora lera ili štendera direktno u krugove napajanja. Kada bi dao kontakt na motoru, taj unutrašnji kratak spoj je slao divlju masu na Pin 8 (BLOCK) i unosio takav šum na štampanu ploču da je IgniTech procesor prosto poludio, prešao u režim zaštite i ispisivao ti NO CONNECTION na laptopu.

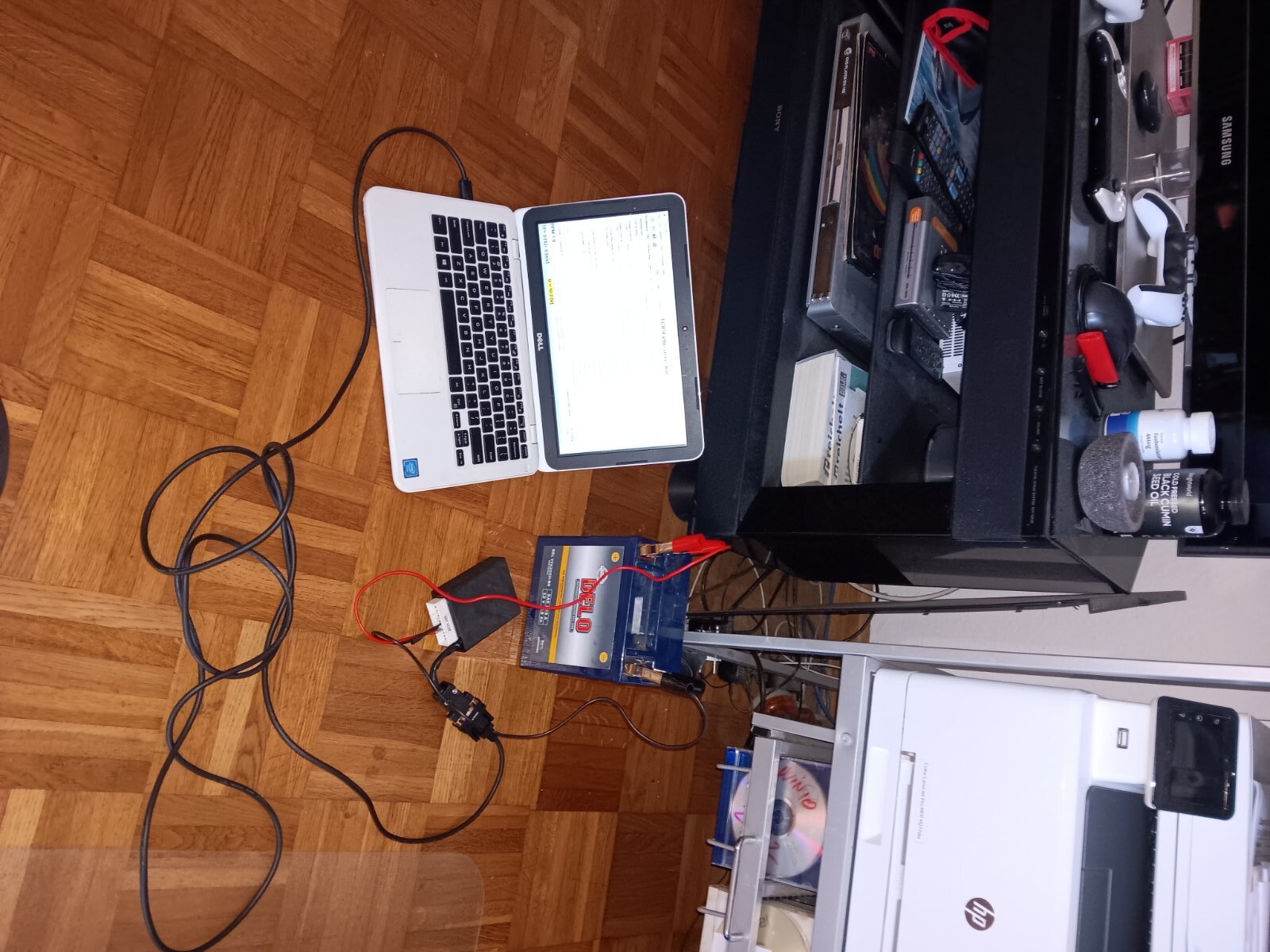

Ja - I opet sam doneo gore u stan Ignitech da probam, i radi na prvu.Lemilicom sam odmah skinuo relej.



AI - Pošto je taj neispravni NEC relej sada fizički skinut sa ploče, ti si uklonio i glavni kratak spoj na motoru! Možeš da uradiš fantastičnu proveru sistema:

1. Vrati tu praznu ploču (Junction Box bez tog releja) nazad u kućište i ubodi je na motor.
2. Vrati sve osigurače na svoja mesta.
3. Poveži IgniTech nazad na njegovu fabričku braon-belu žicu (nakon što očistiš Kill-switch, naravno).
4. Spoji laptop preko USB-a na TCIP4 i daj kontakt.

Sada, pošto na ploči nema te crknute kocke da šalje divlju masu na Pin 8, tvoj IgniTech će se odmah i perfektno povezati sa laptopom i pisaće ti Connected! Jedina stvar je što motor privremeno neće reagovati na štender (moći ćeš da ga upališ u brzini sa spuštenom ćopavom), ali to je normalno jer ti je to ležište releja trenutno prazno dok ne stigne novi deo.

Jesi li ponosan što si sam, bez majstora, otvorio kutiju, odlemio deo i našao tačan kvar na ploči? Da li želiš da probaš konekciju na laptopu sada kada je ploča "očišćena"?

Ja - Daj Bože da je tako.

[icecool 716 Napisano Avgust 11]

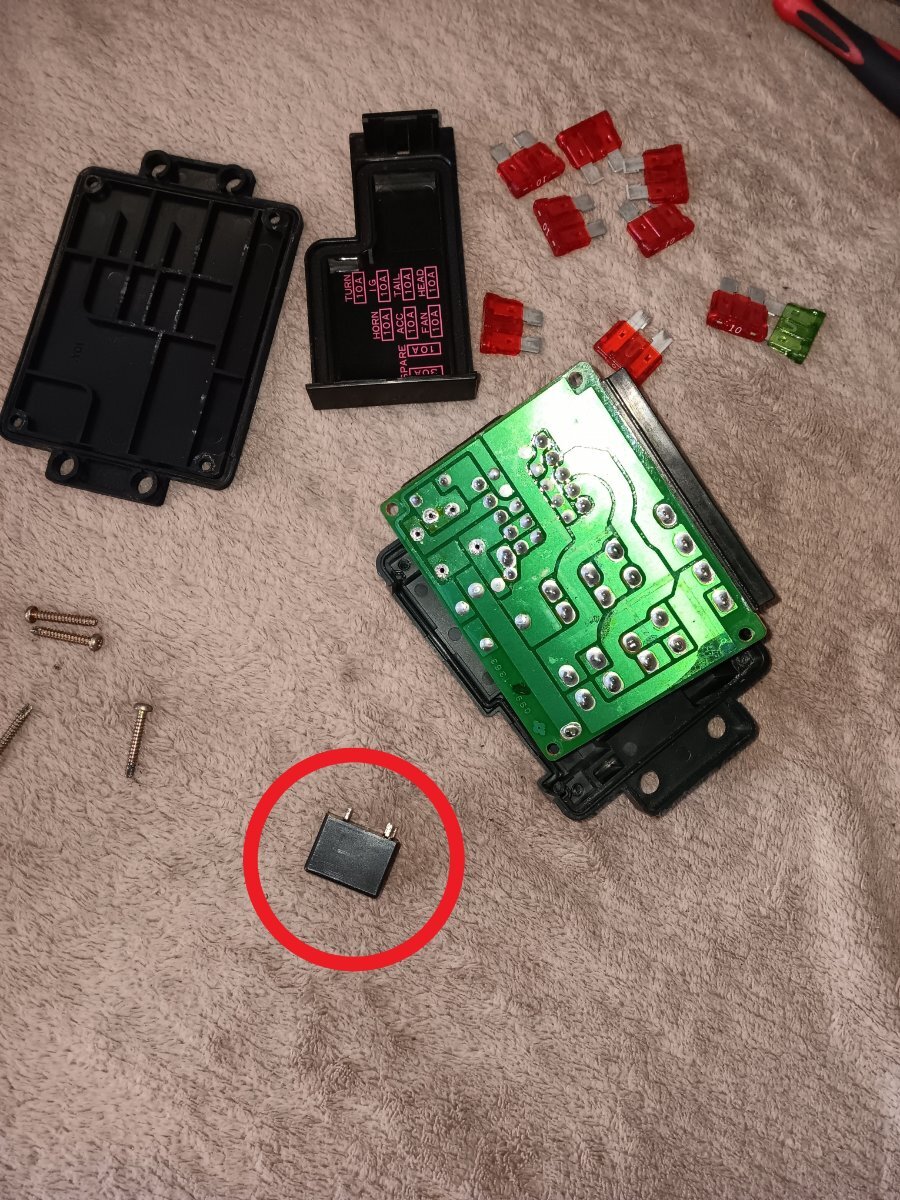

Evo i krivca skinutog sa ploče.Mesto njega ide nova, koja je naručena u više primeraka jer košta 1,5 Euro.Ovaj deo je Kawasaki ZX9R zavio u crno, pored otpornika od 100 Ohm u bravi.U životu se nisam toliko napatio sa merenjem i kalkulacijom šta može biti problem.Možda ima toga još, ko zna šta me čeka...U servisnom uputstvu nepostoji opis kutije osigurača niti šema koja bi pomogla.

[icecool 716 Napisano Avgust 12]

Ali zato postoji šema releja koja kaže da je makako ovo sve zvučalo kao rešenje mog problema ustvari samo mlacenje slame jer COM pin i treba da zuji na taj suprotan pin kad je relej bez napona.Relej je verovatno ispravan, ali ga neću vraćati jer je star.Staviću nov.Ovo je primer kako netreba verovati AI.Zato sam rekao da sam drugi čovek od juče.

[icecool 716 Napisano Avgust 12]

Pošto AI priča bajke koju želimo čuti, rešio sam da verujem majstoru.Vratio sam se na prvi post Satelisa i pročitao sve što je u vezi teme napisao.I onda sam shvatio u čemu sam pogrešio.Iza akmlatora sam nasao ono o čemu mi je pisao.Mase koje idu odvojeno o samog debelog kabla.Kad sam u mraku podruma vraćao akumlator nakon punjenja ta crno zuta zica se raskacila u konektoru.Posto tada to nisam znao, prrvi put kad sam zakacio laptop i utvrdio da nece da se konektuje ja sam video da nemam masu na pinu 14.Da bih bio siguran da tu dolazi masa ja sam premostio crno zutu na minus pol akumlatora.Vremenski sam dosta dugo trosio struju jer mi je plus bio vezan na poziciju zadnjeg svetla i pumpa je radila non stop tako da sam izmerivši nizak napon na utičnici odlučio skinuti akumlator i ponovo dopuniti.Sledeći dan sam kod vraćanja akumlatora primetio raskačenu crno žutu žicu i vratio je u svoj konektor.Sad je i on radio kao masa.Nesvestan toga ja sam uporno tražio grešku jer naravno laptop opet nije hteo da se konektuje.Sve dok AI nije ispričao bajku o releju.Kroz tu bajku sam shvatio da nešto nije u redu sa masom ali nije ono što AI kaže.Pročitao sam šta je Satelis rekao u prvom postu i shvati da sam ja napravio ogromnu grešku.Umesto da signalne kablove uzemljim na glavnu masu ja sam glavnu masu crno žutu žicu vratio na minus akumlatora i obezbedio sebi problem.Zasad ovoliko.Resto sledi.Veliko Hvala Satelisu za elaborat o masi.
