Hidraulična presa

[VLAD81 2278 Napisano Petak u 12:14]

Godinama mi se vuku po ćoškovima neki U profili od 60 i 80mm pa konačno reših da ih iskoristim.

Ima dosta DIY klipova pa neću mnogo detaljisati a ako ima nekih pitanja ili sugestija, tu sam.

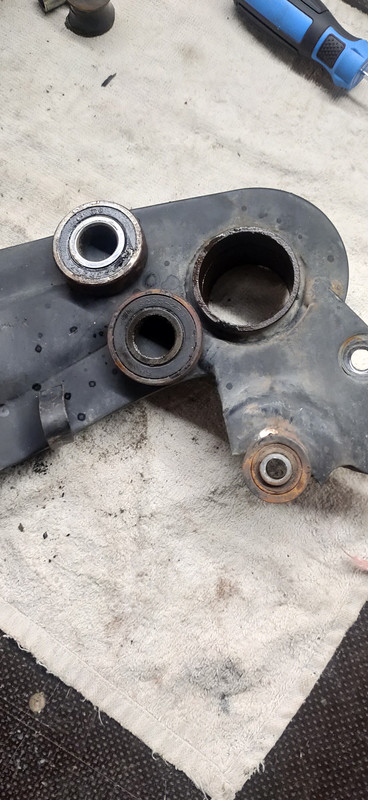

Za vertikalne strane sam koristio profil od 60mm a za sve ostalo od 80mm. Širina prese je takva da može i točak od 21" da stane radi promene ležajeva.

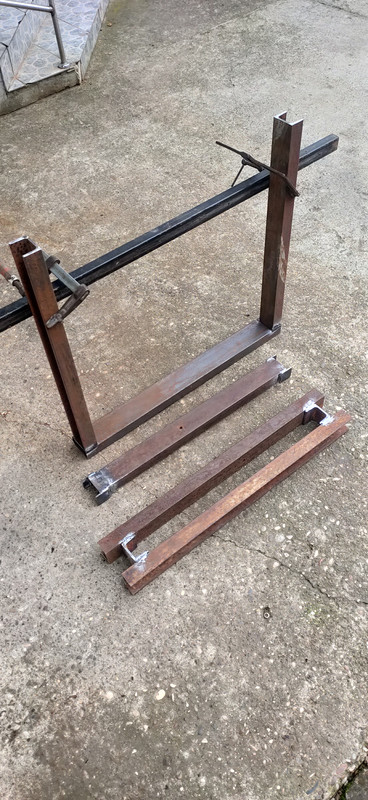

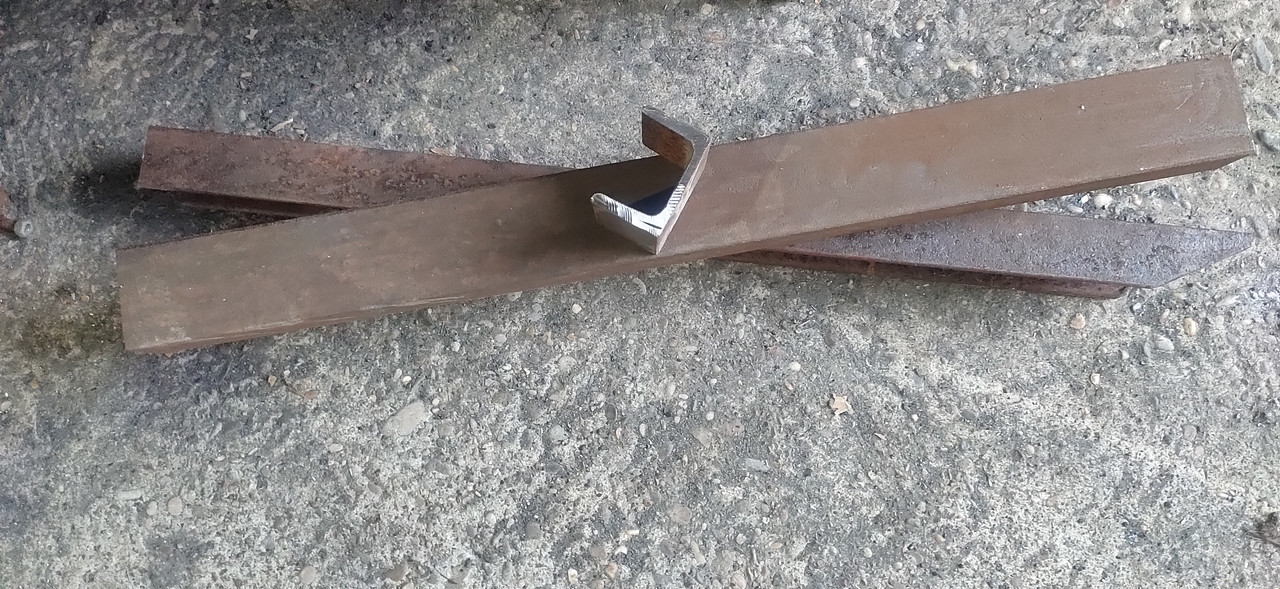

Seku se profili na potrebne dimenzije rama i manji delovi za distancere potpore.

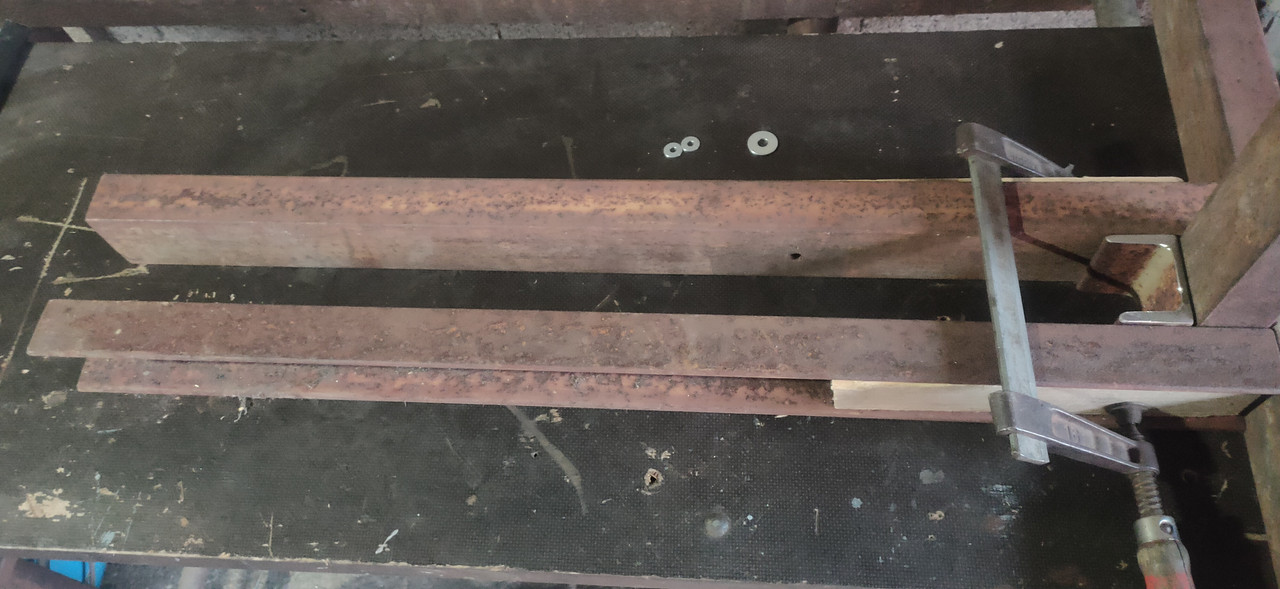

Ubacujem po manju podlošku između ovih dugačkih profila i odstojnika da bi se dobio luft koji omogućava klizanje po vertikalama. Varenje pa druga strana isto.

[VLAD81 2278 Napisano Petak u 13:58]

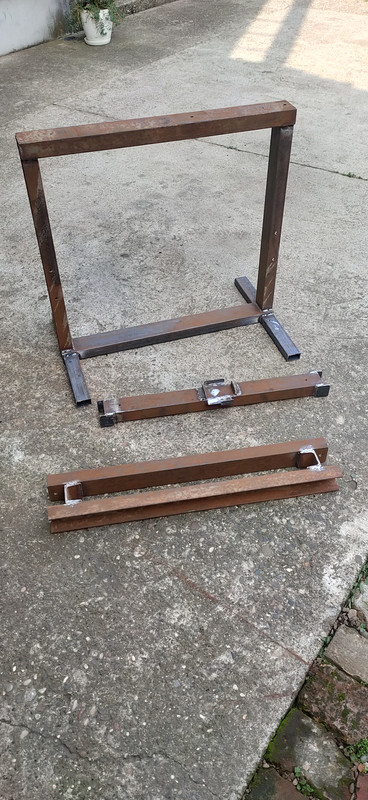

Dakle, ram, potpora i nosač alata i hidraulične dizalice.

Sa gornje strane dolazi U profil od 80mm i u njega ulaze vertikale. Nosač alata i dizalice je za 4mm kraći od unutrašnje mere rama radi komotnog klizanja a vođice su od flaha 5mm debljine ispod kog je pre varenja ponovo ubačena po jedna podloška da bi se obezbedio potreban zazor. Na sredini je probušena rupa radi urezivanja navoja u koji će se zavrtati alat za izbijanje/nabijanje. Tu je i mesto gde će biti dizalica koja neće biti fiksirana da bi mogla da se izvadi po potrebi.

Dodate su i stope od kutijastih cevi radi stabilnosti.

Probušene rupe na gornjoj i donjoj strani za kuke na koje će se kačati opruge i rupe za podešavanje visine, za početak za dve opcije.

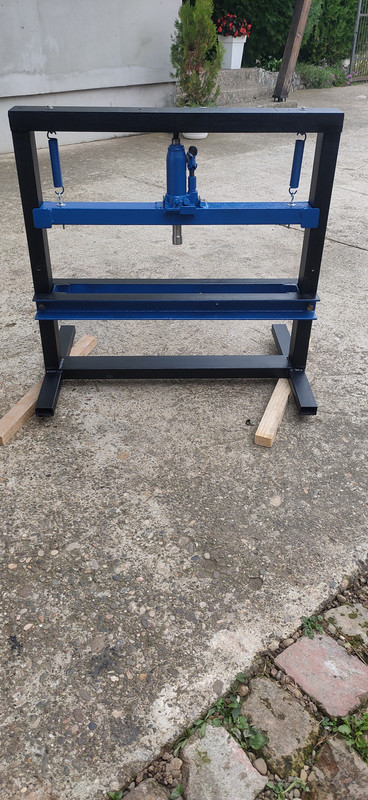

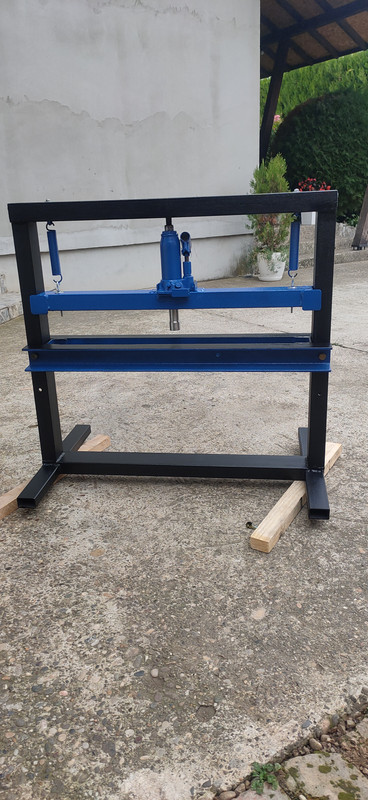

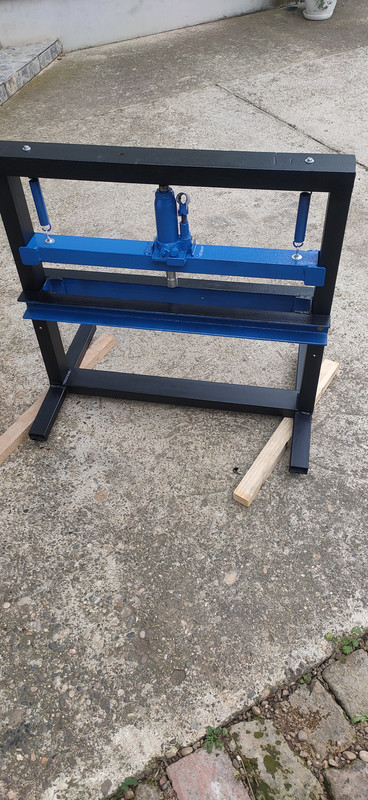

Farbanje pa sklapanje

[VLAD81 2278 Napisano Petak u 15:34]





[VLAD81 2278 Napisano Petak u 17:44]

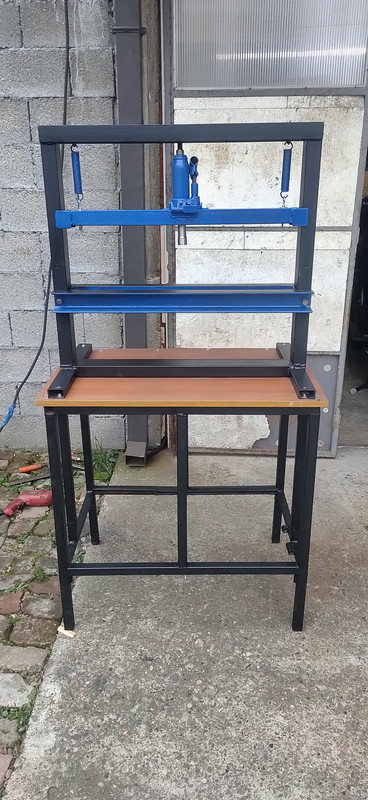

U nekom ćošku je bio i neki metalni sto ili šta već, koji je bio namenjen da se iseče, pa sam rešio i njega da iskoristim uz manje prepravke pa sam dobio ovako nešto

Stope su probušene i zašrafljene za konstrukciju stola tako da nema mrdanja.

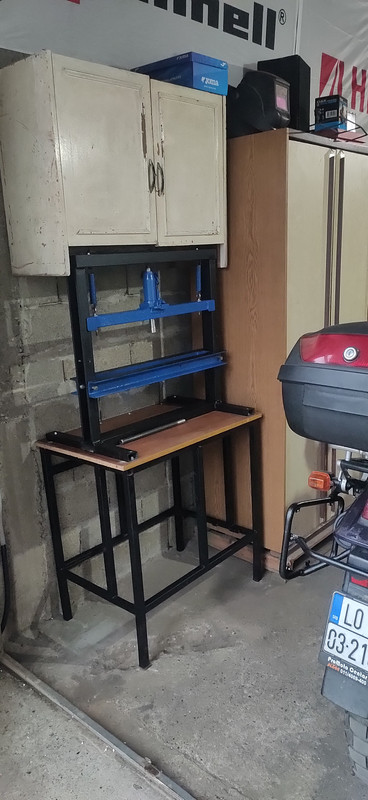

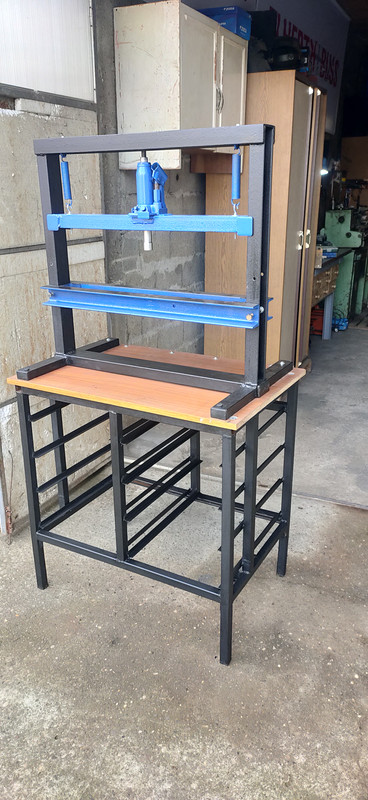

Našlo se i mesto u garaži



Onda sam rešio da iskoristim i ovaj prostor ispod stola za odlaganje alata. Ubacio sam i plastične čepove za cevi

Ostalo je još da se naprave fioke a alat za presu ću praviti u dimenzijama po potrebi.

[Žaksi 9458 Napisano Petak u 17:55]

Ee,ovo je posao.Šta nađeš u garażi i okolo,napraviš pravu stvar.A ne,kao oni stranci,iskupuje sve i samo da zašrafi.Odličan rad,a i dao si mi ideju da uradim isto.Smem li da iskoristim slike....zbog intelektualnog prava....da ne bude tužba posle.,

[VLAD81 2278 Napisano Petak u 17:59]

pre 2 minuta, Žaksi je napisao:

Smem li da iskoristim slike

Bila bi mi čast

[Satelis 17471 Napisano Petak u 18:24]

Bravo za trud i rad.

Trebaće mi nešto ovakvo pametno za novu radionu, nadam se do kraja ove godine.



Cenim trud i rad, smisli cenu jer će mi trebati u narednom periodu.

[VLAD81 2278 Napisano Petak u 19:23]

@Satelis kad bude trebalo javi se, sigurno ćemo se dogovoriti

[bogdan 190 Napisano Subota u 10:27]

Odlicna presica , samo mala opaska , nije morala toliko siroka da bude  jer za zamenu lezajeva tockova je odlicna i navojna presa  sto ce reci parce spingle sa odgovarajucim podloskama , pre ce biti da bi tako lepo legla u taj viseci elemenat

[VLAD81 2278 Napisano Subota u 11:21]

@bogdan napisah gore negde, širina je takva da bi mogao i točak od 21" da se radi, jednostavno je moralo tako a da može uža da bude, ko nema drugih potreba, može

[Satelis 17471 Napisano Subota u 13:39]

Ako ako nek je siroka što više jer tako ima prostora za rad, manevar....bolje siroko no skučeno

Ja se javljam kad dodje red.

[misa-pei 9428 Napisano Subota u 14:34 (promenjeno)]

@VLAD81

Odlična je presa. Jedino što bih ja ubacio trouglove u ćoškove pravouganog rama, da ga još više ojačam (ja se uvak trudim da sve ojačam, bilo to potrebno ili ne). Ali, mislim da je slaba tačka to što se donja (pomična) greda oslanja na dva šrafa/klina i oni praktično nose sav pritisak odozgo. Ako bi se ubacile ispod nekakve pomične nogice, bilo bi jače.



Pitanje je: kako misliš i od čega da napraviš fioke? Sad treba da pravim neko vrlo slično metalno postolje i želim bar jedno šest fioka da uguram. Stalno se lomim oko materijala i oko načina klizanja.

Promenio Subota u 14:37 član misa-pei

[VLAD81 2278 Napisano Nedelja u 15:47]

@misa-pei nema potrebe za ojačanjima jer je sila pritiska samo u jednom pravcu, vertikalno, a profili su baš jaki.

Što se tiče oslanjanja potpore, jeste da je to na po jednom šrafu ali je materijal jedan uz drugi tako da sila deluje na šraf na smicanje, odnosno na princip giljotine, a da bi odcvikala šraf 12mm treba mnogo veća sila od ove koju može da ostvari dizalica.

Što se tiče fioka, ja sam samo zavario L profil po kom će klizati fioke od iverice. Ne klizi to baš glat ali meni je dovoljno. Možeš da zavariš flah( na kant što bi rekli) sa strane pa na njega klizače kao za kuhinjske fioke. Pričvrstiš ih šrafovima sa upuštenom glavom i stegneš spolja maticama.

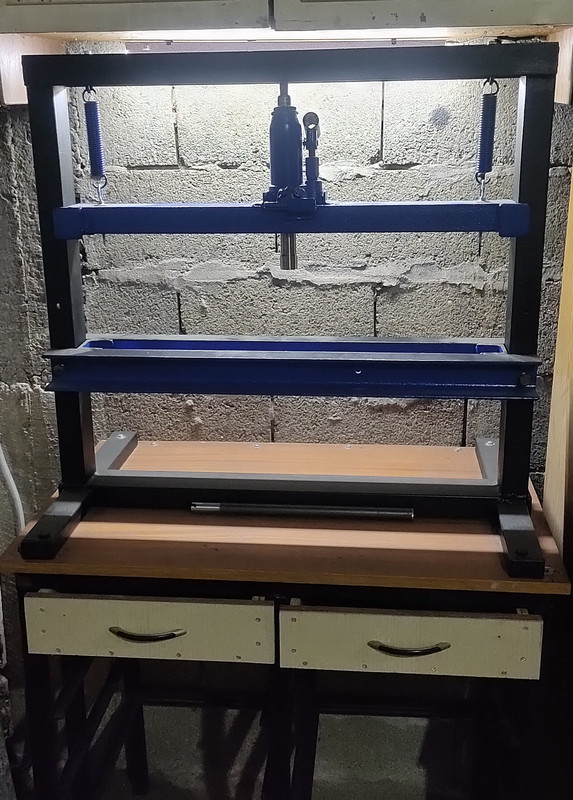

Juče sam sklepao dve fioke na brzinu i dodao ambijetalno svetlo

[triton 246 Napisano Nedelja u 23:11]

Slaba su gornja i donja poprecna greda,ali to se uvek moze poduplati!
